DYS News-首标

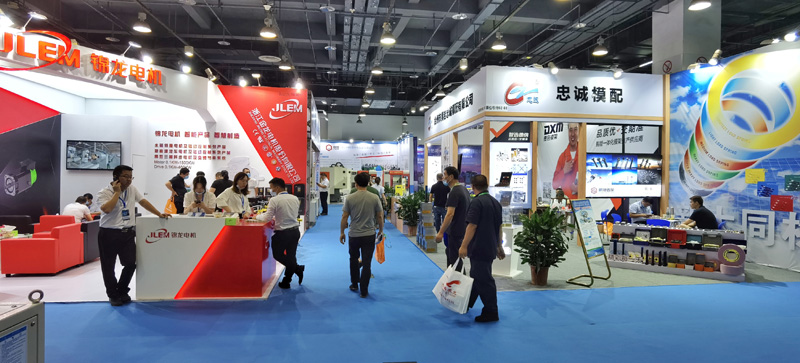

TME台州机床展

2020第16届中国(台州)机床展览会

 2020.7.27-7.30.台州国际会展中心


经过近30年来的发展和积累,台州机床产业成果斐然,逐步走出了一条具有地方产业特色的发展道路,

在先后获得“中国小型‘专特精’机床生产基地”、“机械工业高质量创新发展产业集聚区”等称号后。

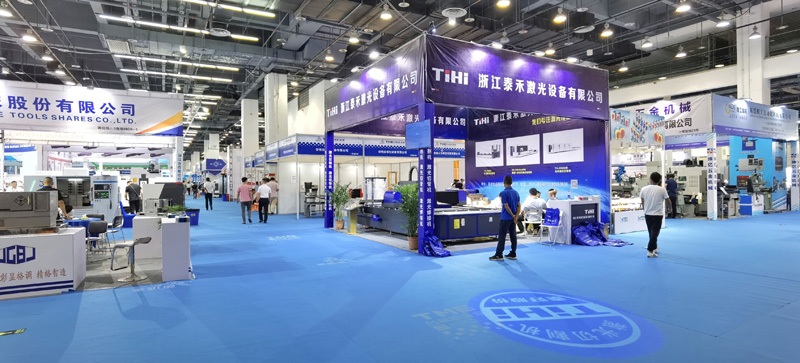

IMG_20200727_162656-01IMG_20200727_162602-01


从最早仪表车床起步,技术含量低,市场竞争激烈,同质化严重,逐步实现了从生产单一的简单仪表车床向生产多品种、

多机种、多功能机床转变,从生产简易型通用车床向经济型数控车床转变,一些有条件的企业转向对高档数控机床的研发。

如今的台州机床,专业化特征更加明显。机床企业长期专注并深耕于产业链中某个环节或某个产品,

能为大企业、大项目提供定制化产品,以及专业生产的成套产品。部分企业主导产品在国内细分行业中拥有较高的市场份额。

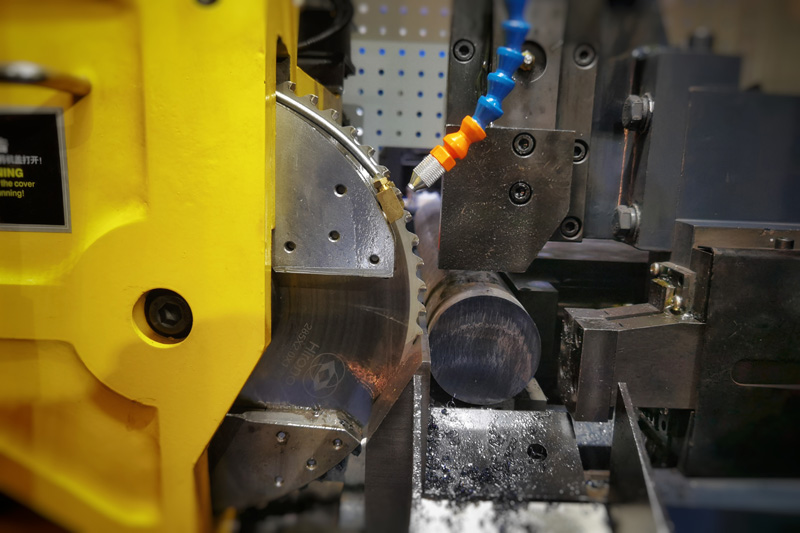

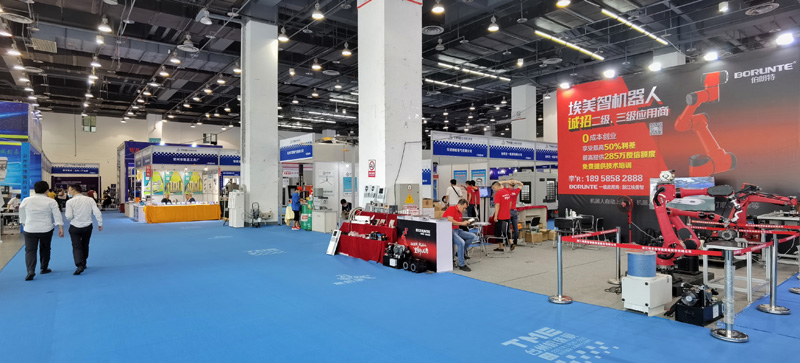

IMG_20200727_163319-01IMG_20200727_155543-01


机床工具产业从零星的小作坊发展成有2000多家企业的产业集群,形成了在全国有重要影响的玉环数控机床和温岭工量具,

机床产量在全国三分天下有其一,工量具更达六成以上。现已初步形成了以玉环经济型数控机床产业集群为特色,

以温峤镇工量具产业集群为特色和椒江、黄岩、路桥三区机床附件产业集群为特色的块状经济产业格局。

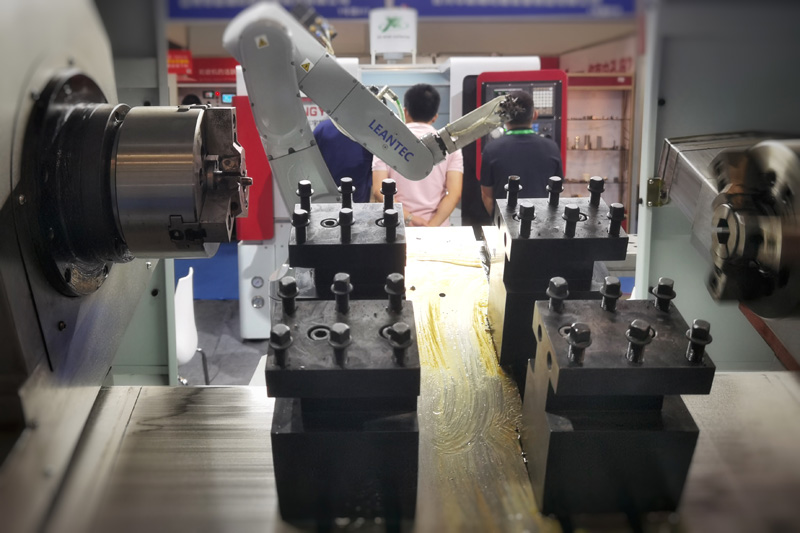

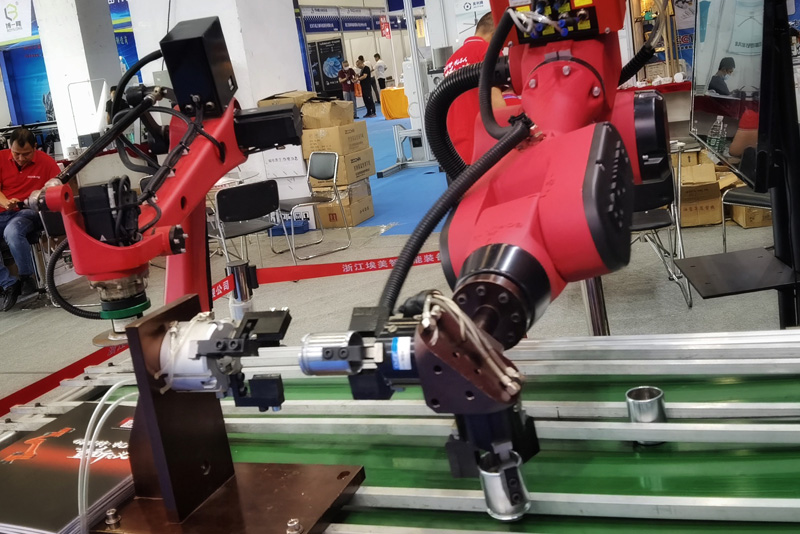

IMG_20200727_161219-01IMG_20200727_163137-01


从低端到中,从通用化到定制化,台州机床创新能力显著增强。

台州机床企业在研发设计、生产制造、市场营销、内部管理等方面不断创新并取得比较显著的效益,

在市场竞争日趋激烈的环境中,也显示出较强的产品竞争力,相信台州机床会越来真好。


DYS News-首标

用于机床上的轴承有哪些?


轴承在机床上的使用主要用于下列三个部位:主轴、滚珠丝杠和一般传动轴。


机床主轴选用哪种轴承合适?


主轴轴承作为机床的基础配套件也是很重要的部分,选择不同配置的轴承对机床的运转速度、

回转精度、刚性、抗颤振动切削性能、噪声、负荷能力、温升、热变和使用寿命有着不同的影响,

进而影响到加工零件的精度、表面质量等。因此,高性能的机床必须配用高性能的轴承。


机床主轴常用的轴承有五种:圆锥滚子轴承、双向推力角接触球轴承、角接触球轴承、双列圆柱滚子轴承、深沟球轴承。

不同的轴承功能不太样,能运用的机床设备也不样。接下来我们来逐个分析了解,看看各有什么点。


1. 圆锥滚子轴承

 圆锥轴承2006-800


可同时承受径向和轴向载荷,双列圆锥滚子轴承可承受双向轴向载荷。

因圆锥滚子大与内圈挡边之间滑动摩擦,其限转速往往低于同尺寸的圆柱滚子轴承。

空心圆锥滚子轴承可用油冷却滚子,使温升降低,从而提高了允许的转速。

但这种轴承制造工艺复杂,对机床润滑系统的要求也较高,般只用于有殊要求的卧式主轴上。


2. 双向推力角接触球轴承

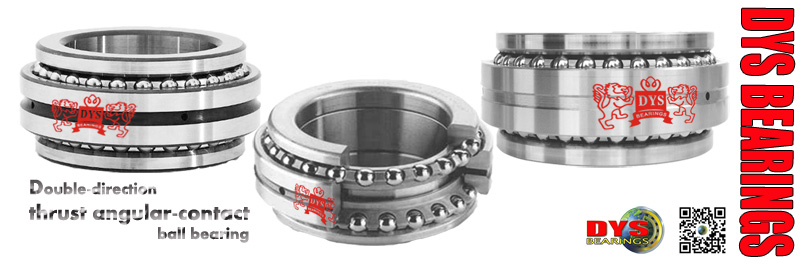

 双向推力角接触球轴承-800


  通常选用230000型双向推力角接触球轴承,接触角为60°,

由个带润滑油孔的座圈、两个轴圈、个隔圈和两组钢球与保持架组件构成。

选择合适的隔圈高度可以使轴承装配后具有所需的预载荷。

  该类轴承可承受双向轴向载荷,具有良好的刚性,正常润滑时温升低,转速高,并且易于装拆,作为种新结构,

目前多用于磨床、车床、镗床、铣床、钻床等主轴上,使用中常与双列圆柱滚子轴承组配。

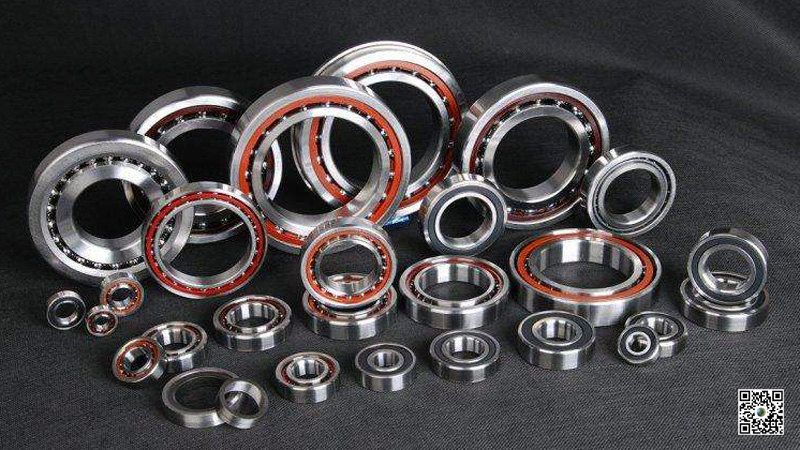

3. 角接触球轴承

角接触球轴承



这类轴承可同时承受径向和轴向载荷,由于在承受径向载荷时将引起内部轴向力,

因此应对成安装使用,其配置方式有“背对背”、“面对面”、“串联”和“多联”等,

并通过预紧可以提高主轴的刚度。这类轴承的接触角有15°、25°、40°三种,

其中接触角为15°的B7000CY型高精度角接触球轴承是门为高速磨床主轴设计的用轴承,

该轴承除内部结构设计改变外,套圈和滚动体均选用高质量的电渣轴承钢制造。

保持架材料为酚醛层压布管,公差等有5、4和2。因此,这类轴承具有高的旋转精度和限转速,摩擦小,温升低。


4. 双列圆柱滚子轴承

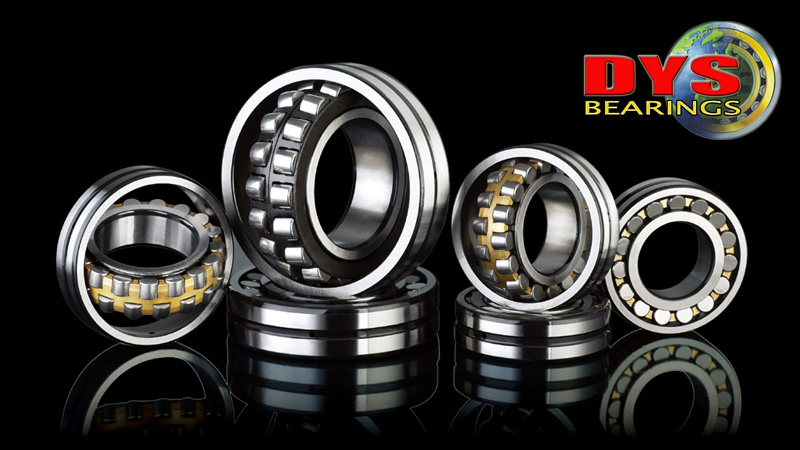

 圆柱调心滚子轴承2015-800


这类轴承能承受较大的径向载荷并允许有较高的转速。

轴承中的两列滚子以交叉方式排列,旋转时波动频率可比单列轴承提高倍,振幅降低70%。常用的此类轴承有两种形式:

NN30/W33、NN30K/W33两个系列轴承内圈带挡边,外圈可分离;NNU49/W33、NNU49K/W33两个系列轴承外圈带挡边,

内圈可分离,其中NN30K/W33和NNU49K/W33系列内圈为锥孔(锥度1:12),

与主轴的锥形轴颈相配合,轴向移动内圈,可使内圈胀大,以减小轴承游隙甚至预紧轴承。

圆柱孔轴承通常采用热装,利用过盈配合减小轴承游隙,或者达到预紧的目的。

对内圈可分离的NNU49系列轴承,般在内圈装上主轴后再作滚道的精加工,以获得高的主轴旋转精度。


5. 深沟球轴承

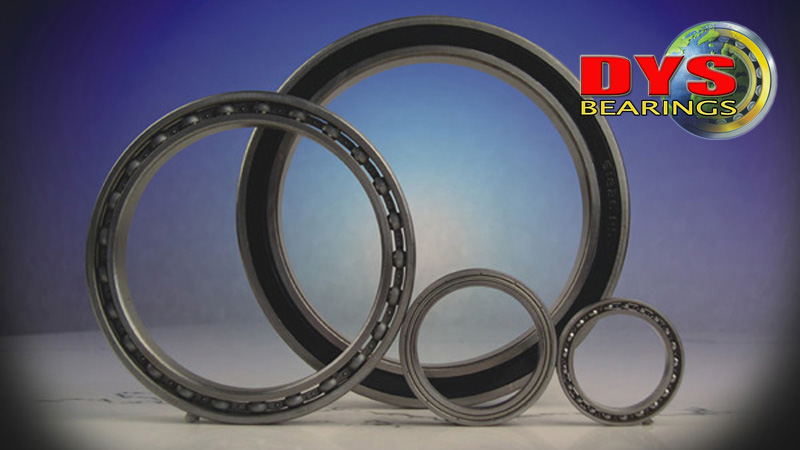

 球轴承-薄壁2006-800



该类轴承般只用来承受径向载荷,由于游隙不可调,所以常用于精度要求不高、不需预紧的场合,如普通钻床主轴等。


IMG_20200701_133224-02

滚动轴承的精度一般分为P0、P6、P5、P4和P2五个等级,用于精密机床主轴上的轴承精度应为P5及其以上级,

而对于数控机床、加工中心等高速、高精密机床的主轴支承,则需选用P4及其以上级超精密轴承。


以上是常见的五种机床主轴轴承,至于哪种适合要看自己的需求,

普通的钻床主轴选择深沟球轴承就可以,殊的卧式主轴可以选择圆锥滚子轴承等。

选择适合的机床主轴轴承,可以让支撑机械体旋转和摩擦减小。

通过上面介绍想必您对机床上的轴承已经有所了解了,

如果您感兴趣可以关注 DYS News 解更多行业资讯。


来源:互联网,DYS整编
